Виды туристических газовых баллонов

Газовая горелка прочно вошла в набор обязательного походного снаряжения. Костер – романтический атрибут похода, но не везде разрешено разводить огонь. И не всегда есть силы на поиск дров в конце сложного маршрута. Сегодня выбор компактных и лёгких горелок огромный. Легкоходы хвастаются этим девайсом весом всего 45 г. А к горелке необходим баллон с газом, такой же компактный и надёжный.

Содержание

Типы газовых баллонов по способу соединения с горелкой

В результате естественного отбора на рынке доминируют следующие типы горелок:

• С резьбой

• Цанговое

• Клапанного типа (easy click)

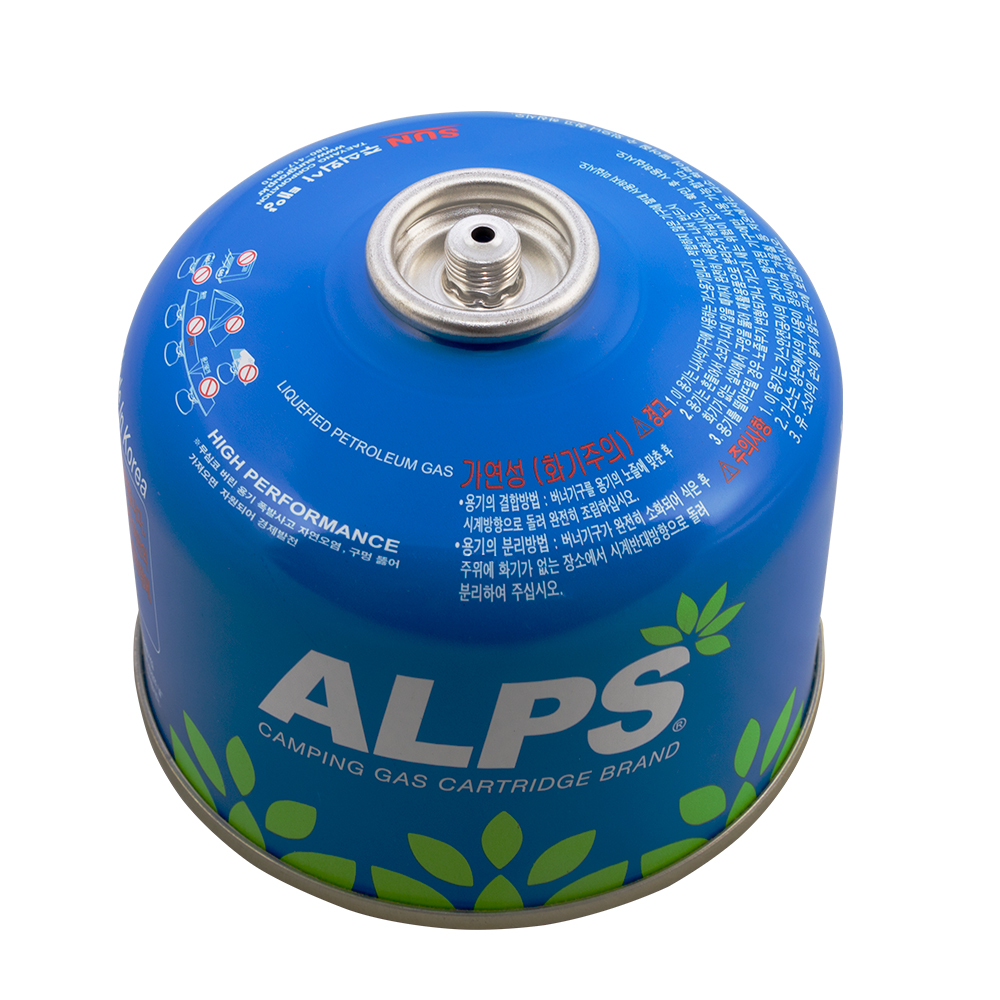

Баллоны с резьбой наиболее востребованы. Этого стандарта придерживаются все серьёзные производители газового оборудования для outdoor. Их горелки покупают опытные путешественники. В ассортименте брендов есть плоские устойчивые баллоны. Они надежно стоят на любой поверхности. Горелка навинчивается сверху. Можно поставить котелок 1,5 – 2 литра. Баллоны могут иметь маркировки:

• Резьбовой EU —соответствует европейским стандартам

• Резьбовой US —соответствует американским стандартам


Газовые резьбовые баллоны выпускаются в трёх типоразмерах. На маркировке указывается вес содержащегося внутри газа (нетто), без учёта веса баллона:

• 450 г, диаметр дна — 110 мм, высота — 140 мм. Вес с учетом тары (брутто): 450 г газа + 215 г(баллон) = 665 г.

• 230 г, диаметр дна — 110 мм, высота — 90 мм. Вес брутто: 230 г + 170 г (баллон) = 400 г.

• 100 г, диаметр дна — 85 мм, высота — 70 мм. Вес брутто: 100 г + 100 г(баллон) = 200 г.

Баллон к горелке с цангой присоединяется сбоку или через шланг. Для соединения его надо нажать и провернуть. Баллоны называют «дихлофос» из-за традиционной цилиндрической формы. У них широкое применение – в бытовых паяльных лампах, в портативных газовых плитах на 1-2 конфорки. Поэтому «дихлофосники» есть в продаже в любой точке страны, они дешевле импортных.

Цанговые баллоны содержат 220 г газа, их общий вес — 320 г, габариты — D66 х 190 мм. Допускаются погрешности по размерам и весу у разных производителей.

Горелки с клапаном. Easy Clic — это система крепления, в которой необходимо вставить горелку в отверстие баллона и повернуть на 45 градусов для фиксации и начала работы Одно из самых быстрых соединений. Считается менее надежным, чем резьбовое. В России горелки и баллоны с Easy Clic редкость, но они очень популярные в Европе. Горелки и баллоны с Easy Clic производит французская компания Campingaz.

Опытные путешественники советуют запастись адаптером (переходником) клапан-резьба. В самолёт с запасом газовых баллонов не пускают.

Адаптеры

В интернете много видео и просто инструкций, как сделать переходник своими руками. Но лучше купить качественный в интернет-магазине. Той же фирмы, что и горелка. Актуален переходник цанга-резьба, так как большинство надёжных и удобных горелок - с резьбой. А цанговые баллоны вписываются в бюджет при частых походах.

Есть переходники трёх видов:

• Насаживаются на вертикально стоящий «дихлофос». Не рекомендуется, так как получается ненадёжная опора под котелком.

• Со шлангом или на треножнике. Выбор зависит от конструкции горелки. Портативные резьбовые горелки рассчитаны на то, что опорой будет баллон с широким дном. Поэтому нужна подставка под адаптером.

Есть переходники для подключения походных горелок к бытовым газовым баллонам. Это актуально для автотуристов, в лагере рыбаков и охотников. Пятилитровый баллон многоразовый, его использовать выгоднее, чем одноразовые картриджи.

Картриджами одно время называли газовые баллоны, которые надо было прокалывать для подключения к горелке. Разомкнуть соединение было невозможно, оставшийся газ выходил из дырочки. Такие горелки и баллоны практически вышли из употребления.

Газовые баллоны для походных горелок одноразовые. Как их заполнять их повторно через самодельную «систему ниппель», публикуют умельцы. Но это сомнительный источник информации. Существует переходник «для заправки туристических газовых баллонов от баллона с бытовым газом» китайского производства.

На практике удачная заправка возможна 1-2 раза. Потом теряется герметичность клапана, газ выходит еще до прибытия на место. Или вспыхивает синее пламя вокруг горелки при включении пьезоэлемента.

Особенности цангового баллона

Когда к баллону подсоединяют горелку через шланг и кладут его горизонтально, пламя бывает неровным. Дело в том, что газ внутри сжиженный. Под выпускным клапаном находится ниппель, имеющий Г-образной вид. Когда баллон стоит вертикально, газ выходит равномерно.

Если баллон положить правильно, горизонтальный патрубок ниппеля окажется направленным вверх. Тогда пламя горит ровно. Если ниппель погружается в сжиженный газ, начинаются проблемы. Баллон надо повернуть, чтобы найти нужное положение. Считается, что прорезь на ободке цанги должна смотреть вверх. В портативных кемпинговых плитах само фиксированное соединение задаёт правильное положение ниппелю.

Состав топлива в газовом баллоне

В баллонах содержится смесь бутана, пропана и изобутана. Подавляющее большинство баллонов содержат смесь пропан/бутан (изобутан) в пропорции 30:70 или 20:80.

Пропан. C3H8 Взрывоопасен. Температура горения 2526 °C (применяется в газовых сварочных горелках) Сжижается при температуре −42 °C

Бутан. C4H10 сжижается при температуре −0,5 °C в условиях нормального давления. Поэтому газ практически не горит при отрицательных температурах. Используется в аэрозольных баллонах для создания давления.

Изобутан. Изомер бутана. Имеет другую структуру молекулы. Кипит при -12° С,

Часть бутана в смеси – изобутан и другие модификации углеводородов. Они создают более ровное горение. В зависимости от состава определяется температурный диапазон использования газа. Например, газовый баллон с резьбовым соединением Следопыт PF-FG-450 (450 грамм) подходит для низких температур.

Состав газовой смеси: пропан - 20%, Бутан - 55%, Изобутан - 25%
Диапазон рабочих температура: от - 20С до + 35С

По составу смеси делят на «летние» и «зимние» (маркировка «зима» или снежинка). В смеси больше пропана. Соответственно, стенки баллонов толще, потому что давление внутри выше. Пропан сжижается при низкой температуре.

На рынке представлен только один баллон со 100% пропаном - Coleman Propane Fuel. Он предназначен для эксплуатации при арктических температурах. Страна производитель – США (компания Coleman)

• Размеры 220х95 мм

• Вес нетто 465 г

• Вес брутто 650 г


Можно использовать только для горелок и ламп Coleman

Для северных экспедиций подходят смеси из 50% пропана и 50% бутана. При таком составе газ горит при температурах до – 30С. Но зимой и для восхождения в горы лучше брать мультитопливные горелки. Бензин горит в любых условиях, проблем с приготовлением пищи не будет.

«Летние» баллоны для температуры + 10С - +30С содержат газовые смеси бутана и изобутана. Чем выше содержание изобутана, тем ровнее пламя. Это объясняется высоким октановым числом и однородностью состава. Но в холодную погоду газ горит хуже. Его расходуются больше.

Смеси для самого широкого диапазона температур разрабатывает шведская компания Primus со столетней историей. Баллоны и смеси российских производителей не вызывают серьёзных нареканий у пользователей. Немного отличаются по составу от импортных.

Материал газовых баллонов

Газовые баллоны изготавливают из бесшовных стальных труб. Дно сферической формы впаивается. Ободок внизу нужен для жесткости. Дно вогнуто внутрь.

Давление газа внутри распределяется равномерно. Плоское дно сосуда выпирало бы наружу, а общая форма стремилась бы к шару. Поэтому газовые баллоны, независимо от назначения, не делают прямоугольными.

Последние десятилетие на рынке появились ёмкости для газовых смесей из композитных материалов. Обиходное название – евробаллоны. Их изготавливают из стекловолокна и полимерных смол. Технология следующая: армирующую нить наматывают на заготовку. Затем покрывают смесью смолы и отвердителя.

После отвердевания в разъемы заготовки вставляют выпускные клапаны. На баллон надевают пластиковую оплётку для удобства хранения и переноски. Сам композитный полимер полупрозрачный, поэтому виден уровень газовой смеси.

Масса полимерных ёмкостей ниже на треть по отношению к стальным. Они не подвержены коррозии. Многоразовые баллоны эксплуатируются до 30 лет. Они выдерживают более высокое давление по сравнению с металлическими.

Туристические композитные газовые баллоны предназначены для кемпингов, базовых лагерей, коммерческих походов по несложным маршрутам. Баллоны выпускаются объёмом от 1,2 литров. Их устанавливают на походных кухнях, подключают к газовым обогревателям, фонарям, газовым генераторам.

Полимерные баллоны – хороший вариант группового снаряжения в пешем походе.

Редукторы для газовых баллонов

При использовании газового баллона объёмом от 5 литров необходимо установить на вентиль редуктор. В быту его называют «лягушка». Это прибор, имеющий форму выпуклого диска. Есть модели с манометром и регулятором давления.

Назначение редуктора – выравнивать давление и расход газа, поступающего из баллона к плите или обогревателю. Внутри находится подпружиненная мембрана, которая при повышении давления закрывает выходное отверстие.

Установка редуктора – это страховка от «газового факела», который может вырваться из форсунки при розжиге. Горелка с редуктором будет работать стабильно.

Запах газа

Смеси для портативных газовых горелок могут «попахивать газом». Это запах бутана. Сильный запах сигнализирует, что герметичность баллона нарушена, им опасно пользоваться. Бутан токсичен для человека. В закрытом пространстве можно получить отравление.

В смеси для бытовых нужд, которые закачивают в многоразовые баллоны, добавляют этантиол. Это вещество с резким запахом тухлых яиц. В малых дозах оно безвредно. Его добавляют специально, что бы запах сигнализировал о неполадках и утечках в газовых сетях. При появлении запаха надо закрыть вентили, проветрить помещение и осмотреть все шланги и стыки.

Безопасная транспортировка

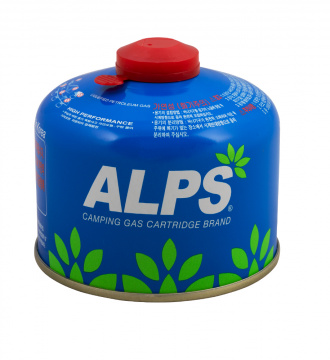

Все портативные баллоны продаются с защитными колпачками. Без них загружать запас баллов в рюкзак нельзя. У «дихлофосников» колпачки могут прилегать неплотно. Их необходимо закрепить скотчем или другим способом. В рюкзаке баллон располагают вертикально. В некоторых моделях рюкзаков предусмотрены специальные боковые карманы.

Баллоны большого объема для кемпинга перевозят и переносят строго вертикально. У евробаллонов есть защитный «воротник» вокруг вентиля. Баллоны без защиты перемещать, соблюдая осторожность. Их нельзя оставлять на солнце, вблизи огня и нагревательных приборов.

Баллоны нельзя просто разбрасывать в лесу. Если нет в городе специальной услуги по утилизации, их сдают в металлолом. Пустой баллон перед сдачей надо проткнуть. Соблюдать осторожность, выпуская остатки газа. Они могут взрываться в кучах металла.

В холодное время баллоны для походной горелки держат в тепле, например, во внутренних карманах куртки. А на ночь опытные туристы кладут их в спальник. Баллон не переохладится, давление внутри будет нормальным. Пламя горелки – ровное и достаточное для того, чтобы вскипятить кружку воды для утреннего чая.
